测量海克斯康GLOBAL三坐标测量机

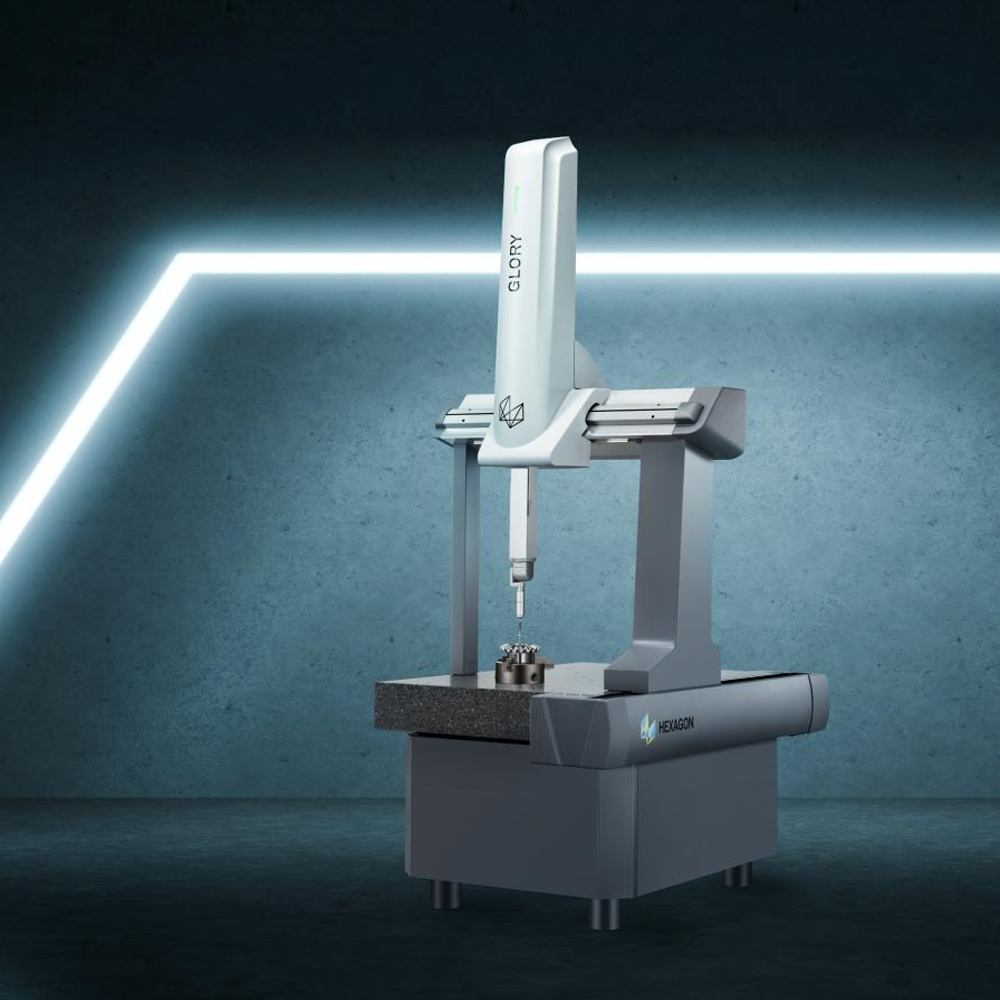

GLORY桥式三坐标测量机是依托于海克斯康创新型先进技术开发的新一代通用型测量机，所有功能均基于用户研发，柔性的设计平台可随用户的多样性需求而组合，其高性能的检测效率及精度可靠性是企业不断推进、完善并实现自动化和智能化的首选。

GLORY升级全新工业外观设计：延续海克斯康经典全硬质合金铝机械框架，关键零部件经过表面硬质处理，具有超 强刚性，是通用型的测量系统的最 佳材料及结构；精密三角梁桥架设计，具有较好的结构刚性比，以提供更高的精度、长期的稳定性和更高的动态性能；精密加工的整体燕尾导轨，三面闭环，避免了分体式胶结导致的结构变形，提高了机器的精度重复性和长期稳定性。增强型底座设计，系统运行更加稳固，更加美观。

本地化与全球化技术的集大成者

GLORY融合海克斯康技术沉淀和本地化落地应用，通过独特的设计、核心技术优势时刻保持行业技术领 先，为用户提供稳定、可靠的测量结果，帮助用户缩短和优化时间周期,更好地利用检测设备资源，获得最 大生产力。

气动平衡技术

柔性悬挂系统，避免轴向运动和传动系统之间的干涉问题，定位精度高，运行平稳更节能。

领 先的多传感器技术

支持不同特征的快速切换检测，测量应用场景更广泛。

新一代飞行控制技术FLY2

可优化测量路径，大幅减少测量过程中的暂留和空闲时间，提高测量效率10% 以上，大大提升生产效率。

Scan Pilot技术

领航未知路径扫描，在进行未知轮廓、复杂几何形状和突变表面的高速扫描时，具有卓越表现。

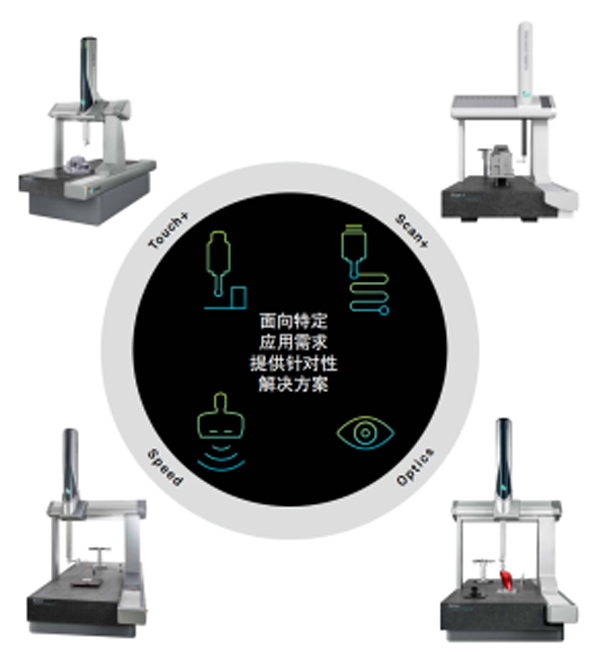

GLOBAL Touch+ 适用尺寸特征类高精度触发测量需求

GLOBAL Touch+ 搭配 Hexagon 自动分度测座和高精度 6 方向触发测头，测量过程中可灵活定位，实现不同形状工件尺寸信息的快速测量。

此外，多端口模块更换架可实现快速、可重复地更换具有不同触发力和测针配置的测头模块，而且更换后无需重新校准，进一步简化了测量周期。



GLOBAL Scan+ 适用形状特征的高效扫描测量需求

GLOBAL Scan+ 为潜在的应用场景增加了接触式扫描。通过接触式扫描，可以在短时间内捕获大量表面点，从而对零件进行高度精确的形状和轮廓测量。

GLOBAL Scan+ 结合了接触式扫描能力与自动测座的灵活性。扫描测头可以定位在不同的空间角度，轻松测量更复杂的工件。附带的测针更换架可在保证精度可靠性的前提下实现测量程序中快速更换测针配置，从而加快检测过程。



GLOBAL Optics适用于敏感材质工件表面轮廓高精度快速测量需求

GLOBAL Optics 标配共聚焦白光传感器，是透明类工件、敏感材质或特殊形状表面形状测量的理想选择。

2.5°分度测座提供了从几乎任何角度和方向对零件特征测量的良好可及性，实现共聚焦白光传感器与被测表面的最 佳对齐。此外，结合海克斯康自动更换架，不同传感器可在分度测座上轻松切换，最 大限度地提高了 CMM 的多传感器灵活性。



GLOBAL Speed适用于零件全表面快速测量或逆向设计需求

GLOBAL Speed 标配海克斯康尖端激光扫描传感器 HP-L，其结合了无与伦比的速度、精度和灵活性，简化了自由曲面的完整非接触点云捕捉。

海克斯康 HP-L 激光扫描传感器每秒可捕捉高达 600,000 个点，可对从复杂形状壳体到涡轮叶片进行整个零件表面点云快速高精度提取。然后，把点云数据与工件 CAD 进行偏差对比或直接对点云进行逆向设计。

分度测座可确保传感器始终与被测工件表面保持最 佳对准，而自动传感器更换架可在测量程序中实现激光传感器与其他接触式传感器或光学传感器的全自动交换。
