| GLS-150 系列 |
|---|
| 重要诸元 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 最大旋径 | Ø 500 mm | ||
| 床鞍盖上旋径 ( 前门 ) | Ø 380 mm | ||
| 最大车削直径 *1 | Ø 400 mm / Ø 280 mm*2 | ||
| 标准车削直径 *1 | Ø 165 mm | Ø 204 mm | Ø 254 mm |
| 最大车削长度 *1 | 500 mm / 340 mm*2 | ||
| 最大工件重量 *3 | 85 kg | ||
| 夹头尺寸 | Ø 6" | Ø 8" | Ø 10" |
| 棒材容径 | Ø 45 mm | Ø 51 mm | Ø 65 mm |
| 主轴 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 主轴通孔径 | Ø 56 mm | Ø 66 mm | Ø 76 mm |
| 主轴轴承直径 | Ø 80 mm | Ø 100 mm | Ø 120 mm |
| 油压缸径 | Ø 6" | Ø 8" | Ø 10" |
| 主轴鼻端 | A2-5 | A2-6 | A2-8 |
| 主轴马达 | β 8 / 8,000i | β 8 / 8,000i | β 12 / 7,000i |
| 马达马力 ( 连续 ) | 7.5 kW ( 10 HP ) | 11 kW ( 15 HP ) | |
| 马达马力 ( 30分 ) | 11 kW ( 15 HP ) | 15 kW ( 20 HP ) | |
| 马达全马力输出转速 | 1,500 rpm | 1,500 rpm | 1,500 rpm |
| 主轴传动方式 | 直结皮带带动 | ||
| 主轴驱动比 | 1 : 1 | 7 : 10 | 7 : 12 |
| 主轴转速 | 60 ~ 6,000 rpm | 42 ~ 4,200 rpm | 35 ~ 3,500 rpm |
| 主轴全马力输出转速 | 1,500 rpm | 1,050 rpm | 875 rpm |
| 内藏式主轴马达 ( 选用 ) |
GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 主轴马达 | α B112M / 15,000i | --- | --- |
| 马达马力 ( 连续 ) | 5.5 kW ( 7.4 HP ) | --- | --- |
| 马达马力 ( 30分 / 峰值 ) |
7.5 kW ( 10 HP ) | --- | --- |
| Cs 轴 ( 选用 ) | ||||
|---|---|---|---|---|
| Cs 轴马达 | 主轴马达 + Bz-sensor Ø125 / MPCI-9051A | |||
| 最小主轴定位精度 | 0.001° | |||
| 动态精度 | ±0.02° | |||
| X & Z 轴 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| X 轴最大行程*1 | 220 / 215 mm ; [ 10-St. / 12-St. ] | ||
| Z 轴最大行程*1 | 520 mm | ||
| X / Z 轴快速进给 | 24 / 30 m / min. | ||
| 滑轨型式 | 线轨 | ||
| 进给率 | 1 ~ 4,800 mm / min. | ||
| X 轴伺服马达 | AC 1.2 kW ( 1.6 HP , FANUC β 8/3,000i, 绝对值解码, 1,000,000/转 ) | ||
| Z 轴伺服马达 | AC 1.2 kW ( 1.6 HP, FANUC β 8/3,000i, 绝对值解码, 1,000,000/转 ) | ||
| X 轴滚珠螺杆 直径 / 螺距 |
Ø 32 mm / 10 mm | ||
|
Z 轴滚珠螺杆 |
Ø 32 mm / 10 mm | ||
| X / Z 轴推力 ( 连续 ) | 448 kg | ||
| 刀塔 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 刀塔容量 | 12 支刀 ( 选用 10 支刀 ) | 10 支刀 ( 选用 12 支刀 ) | |
| 驱动马达 | FANUC AC 伺服马达 | ||
| 换刀速度 | 0.2 秒 ( 相邻刀 ) / 0.5 秒 180° ( 对边刀 ) | ||
| 精度 | 定位: ± 0.00069°, 重现性: ± 0.00027° | ||
| 四方型刀具 | □ 20 mm | □ 25 mm | |
| 圆形刀具 | Ø 32 mm | Ø 40 mm | |
| 动力刀塔 ( 选用 ) | GLS-150 | GLS-200 | GLS-260 | |
|---|---|---|---|---|
| 最大车削长度 | 340 mm | |||
| 刀塔容量 | 12 | |||
| 动力刀塔容量 | 6 ( 刀具同时旋转 ) | |||
| 动力刀塔马达功率 | AC 1.2 kW ( 1.6 HP, FANUC β 8/3,000 is, 绝对值解码, 1,000,000 / 转) | |||
| 动力刀塔马达扭矩 | 7 N-m [ 连续 ] | |||
| 驱动马达 | FANUC AC 伺服马达 | |||
| 换刀速度 | 0.2 秒 ( 相邻刀 ) / 0.5 秒 180° ( 对边刀 ) | |||
| 四方型刀具 | □ 20 mm | |||
| 圆形刀具 | Ø 25 mm | |||
| 动力刀塔刀具规格 | 1 ~ 13 mm ER 20 | |||
| 动力刀塔转速 | 10 ~ 4,400 rpm | |||
| Y 轴 ( 选用 ) | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 最大车削直径 | Ø 280 mm | ||
| X 轴最大行程 | 195 mm | ||
| Y 轴最大行程 | 70 mm = ± 35 mm | ||
| X / Y 轴快速进给 | 24 / 10 m / min. | ||
| 滑轨型式 | 线轨 | ||
| 进给率 | 1 ~ 4,800 mm / min. | ||
| X 轴伺服马达 | AC 1.2 kW ( 1.6 HP, FANUC α 8/3,000 i, 绝对值解码, 1,000,000 / 转 ) | ||
| Y 轴伺服马达 | AC 1.2 kW ( 1.6 HP, FANUC α 8/3,000 i, 绝对值解码, 1,000,000 / 转 ) | ||
| X 轴滚珠螺杆 直径 / 螺距 |
Ø 32 mm / Pitch 10 | ||
| Y 轴滚珠螺杆 直径 / 螺距 |
Ø 32 mm / Pitch 6 | ||
| X / Y 轴推力 ( 连续 ) | 513 / 855 kg | ||
| 尾座 ( 选用 ) | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 心轴内锥孔 | MT#4 ( 活动顶针 ) | ||
| 心轴直径 / 行程 | Ø 70 / 150 mm | ||
| 尾座本体行程*1 | 290 mm | ||
| 可程式控制心轴 / 尾座本体 |
是 / 否 | ||
| 尾座本体移动方式 | 油压马达 + 齿条 ; 伺服马达 + 滚珠螺杆 ( 选用 ) | ||
| 一般性规格 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 定位精度 ( X / Y / Z ) | ± 0.005 mm | ||
| 重现性 ( X / Y / Z ) | ± 0.003 mm | ||
| 标准控制器 | FANUC Oi-Mate ( 选用 Oi-TD ) | ||
| 电压 / 功率需求 | AC 200 / 220 +10% to -15% 3 相 / 26 kVA | ||
| 油压箱容量 | 50 L | ||
| 冷却水箱容量 | 100 L | ||
| 冷却帮浦 | 0.5 kW ( 3/4 HP , 60Hz ) rated at 3 bar | ||
| 机器重量 | 3,200 kg | ||
| 机器重量 ( Y 轴机型 ) |
3,600 kg | ||
| 外观 ( 长 × 深 × 高 )*1 |
2,260 x 1,490 x 1,675 mm | ||
| Y 轴机型 : 2,450 x 1,655 x 2,060 mm | |||
高速 CNC 车削中心

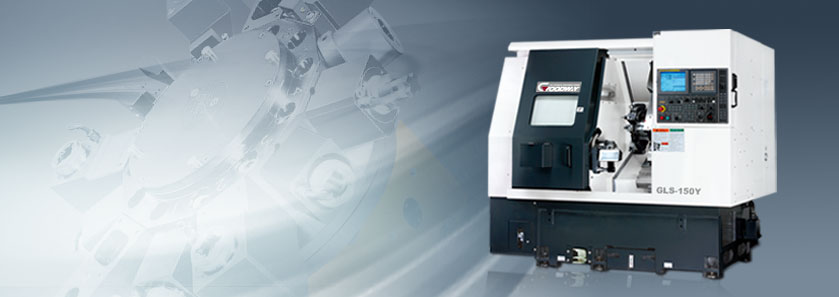

挟带着业界领先科技与高品质零件，程泰 GLS 系列车床结合了大马力、快速加工、高刚性结构等性能，提供高效率之复合车铣加工能力，此一系列 CNC 车床，可以轻易达成您今日及未来的切削需求。除此之外，选用动力刀塔、C 轴、Y 轴，可在同一机台进行车、铣、钻等复合加工功能，也可以对端面和圆柱面进行轮廓铣削
30˚斜床结构使操作人员容易上下工件且排屑顺畅
采用以工业级橡胶包覆特殊钢片融结成一体之刮刷片和不锈钢滑轨护盖，能保障车床之耐用性
全包覆防护钣金将车削铁屑与冷却液隔离在机床内，提供您安全干净的工作环境
自动润滑系统提供滑道、滚珠导螺杆及其他重要元件精确调整的润滑油。润滑油分配系统于待机时会自动关闭以避免浪费
Y 轴
选用 Y 轴功能使得 GLS 系列的加工方式如同加工中心机配备第四轴旋转台。( X, Y, Z 轴同于加工中心机之 X , Y , Z 轴，C 轴同于第四轴旋转台 )；此一将车床、加工中心机整合于同一机台的加工方式，可大幅节省人力、加工时间、占地面积及机台与治具的采购成本，并可减少因搬运工件所形成之各种不确定因素
动力刀塔
选用动力刀塔及 C 轴控制使 GLS 系列成为车铣复合中心，可将一工件在同一车床内完成车、铣、钻及攻牙等加工。避免因为工件在机器间移动所产生的误差，并节省加工时间及人力
超强度结构
具高效能加强肋之床台不仅是一体铸造成型，而且采用高张力米汉纳铸铁，并加上热流平衡设计，能满足长年加工使用之需求，也因铸件能提供较大的防震阻尼及减低变形量，使得机台不但耐用而且具有特别突出的性能表现
主要机台构件整合为一强固基础，低重心机身及 30˚ 床鞍设计提供机头，刀塔及尾座极为稳固的基座
运用有限元素分析 ( FEM )，让一体成型床台之加强肋达到最佳化设计，机械强度较传统设计增加 30 %。所以 GLS 系列产品可从事重切削并保持长期超高精度，机台的高刚性结构能延长加工刀具之使用寿命
| 输出功率 | 1.2 kW ( 1.6 HP ) |
|---|---|
| 马达型号 | FANUC β8 / 3000 is |
| 最大钻孔能力 | M8 * P1.25 |
| 最大铣削能力 | Ø 12 * 10 mm |
| 齿轮比 | 22 : 15 |
复合车铣能力
| 刀具 | 主轴转速 ( rpm ) |
切削速率 ( mm / min. ) |
切削速度 ( m / min. ) |
切削深度 ( mm ) |
|
|---|---|---|---|---|---|
| 钻孔 | Ø 13 HSS | 650 | 65 | 26.5 | 无 |
| 端铣刀 | Ø 12 HSS end drill | 600 | 60 | 无 | 0.39 |
| 攻牙 | M8 * P1.25 | 600 | 750 | 15 | 无 |
