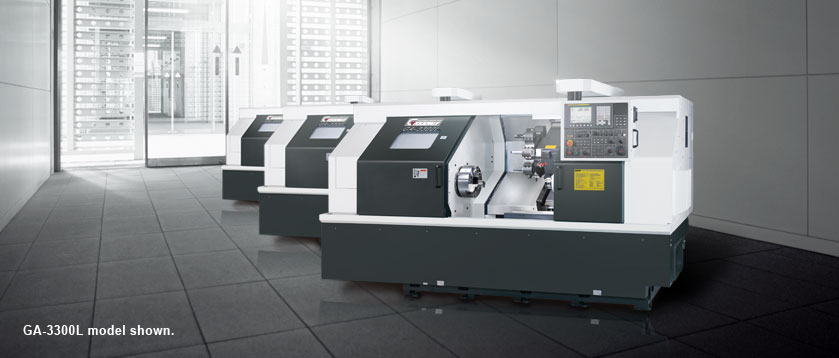

台湾程泰数控车床卧式车铣复合机GA-3000 系列



台湾程泰数控车床卧式车铣复合机GA-3000 系列



GA-3000 系列
重要诸元 GA-3000 GA-3300 GA-3600
最大旋径 Ø 600 mm
床鞍盖上旋径 ( 前门 ) Ø 500 mm
最大车削直径 Ø 500 mm
标准车削直径 Ø 225 mm
最大车削长度 *1 629 || 929 || 1,229 mm 624 || 924 || 1,224 mm 596 || 896 || 1,196 mm
最大工件重量 *2 340 kg 340 kg 340 kg
夹头尺寸 Ø 10" ( 12" ) Ø 12" ( 15" ) Ø 15"
棒材容径 Ø 75 mm Ø 90 mm Ø 105 mm



主轴 GA-3000 GA-3300 GA-3600
拉杆通孔径 Ø 75 mm Ø 90 mm Ø 105 mm
主轴通孔径 Ø 90 mm Ø 101 mm Ø 121 mm
主轴轴承直径 Ø 130 mm Ø 140 mm Ø 160 mm
油压缸径 10" 12" 15"
主轴鼻端 A2-8 A2-8 A2-11
主轴马达 FANUC α P40 / 6,000i ( AC / 广域 )
马达马力 ( 连续 ) 18.5 kW ( 25 HP )
马达马力 ( 30 分 ) 22 kW ( 29.5 HP )
马达全马力输出转速 400 / 575 rpm
主轴传动方式 直结皮带带动
主轴驱动比 7 : 10 7 : 10 35 : 54
主轴转速 30 ~ 3,000 rpm 30 ~ 3,000 rpm 25 ~ 2,500 rpm
主轴全马力输出转速 403 rpm 403 rpm 373 rpm
主轴扭矩 ( 30分 ) 522 N-m 522 N-m 563 N-m
主轴扭矩 ( 峰值 ) 439 N-m 439 N-m 473 N-m
2 段电子变速主轴
主轴转速 低档 30 ~ 700 rpm 30 ~ 700 rpm 25 ~ 648 rpm
高档 701 ~ 3,000 rpm 701 ~ 3,000 rpm 649 ~ 2,500 rpm
主轴全马力输出转速 低档 280 rpm 280 rpm 260 rpm
高档 403 rpm 403 rpm 373 rpm
主轴扭矩 ( 15 分 ) 低档 750 N-m 750 N-m 810 N-m
主轴扭矩 ( 30 分 ) 高档 439 N-m 439 N-m 473 N-m
Cf-轴 ( 选用 )
Cf 轴马达 AC 伺服马达 1.4 kW ( FANUC α4 / 5,000is , 绝对值解码 , 1,000,000/转 )
最大扭矩 / 转速 480 N-m / 33 rpm



X & Z 轴 GA-3000 GA-3300 GA-3600
X 轴最大行程*3 260 mm
Z 轴最大行程*1 630 mm || 930 mm || 1,230 mm
X / Z 轴快速进给 20 m / min. , 24 m / min.
滑轨型式 硬轨
进给率 1 ~ 4,800 mm / min.
X 轴伺服马达 AC 2.7 kW ( 4 HP , FANUC α 12B / 4,000is , 绝对值解码, 1,000,000 / 转 )
Z 轴伺服马达 AC 4.5 kW ( 6 HP , FANUC α 22 / 4,000is , 绝对值解码, 1,000,000 / 转 )
X 轴滚珠螺杆
直径 / 螺距
Ø 36 mm / 8 mm
Z 轴滚珠螺杆
直径 / 螺距
Ø 45 mm / 10 mm
X / Z 轴推力 ( 连续 ) 962 kg / 1,411 kg



刀塔 GA-3000 GA-3300 GA-3600
刀塔容量 10 支刀 ( 选用 12 支刀 )
驱动马达 AC 伺服马达
换刀速度 0.3 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
精度 定位 : ± 0.00069°, 重复 : ± 0.00027°
四方型刀具 □ 25 mm
圆形刀具 Ø 40 mm ( Ø 50 mm )
动力刀塔 ( 选用 ) GA-2000 GA-2600 GA-2800
刀塔容量 12
动力刀塔容量 12
动力刀塔马达功率 4.5 kW ( 6 HP ), 22 N-m ( 16.2 ft-lbs ) ( 间歇 ) AC 伺服马达
驱动马达 AC 伺服马达
换刀速度 0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
四方型刀具 □ 25 mm
圆形刀具 Ø 40 mm
动力刀塔刀具规格 ER 32
动力刀塔转速 4,000 rpm



尾座 GA-3000 GA-3300 GA-3600
心轴内锥孔 MT #5 ( 活动顶针 ) [ 选用 MT #4 ( 固定顶针 ) ]
心轴直径 / 行程 Ø 110 mm / 150 mm
尾座本体行程 *1 450 mm || 750 mm || 1,050 mm
可程式控制心轴
/ 尾座本体
是 / 是
尾座本体移动方式 床鞍带动
工件接收器 ( 选用 ) GA-3000 GA-3300 GA-3600
最大工件直径 Ø 105 mm
最大工件长度 180 mm
一般性规格 GA-3000 GA-3300 GA-3600
定位精度 ± 0.005 mm
重现性 ± 0.003 mm
标准控制器 FANUC Oi-TD
电压 / 功率需求 AC 200 / 220 + 10% to - 15% 3 相 / 38 KVA
油压箱容量 40 L
冷却水箱容量 145 L
冷却帮浦 0.6 kW ( 3/4 HP ) rated at 60 PSI
机器重量 *1 5,800 kg || 6,500 kg || 7,000 kg
外观 ( 长 × 深 × 高 ) *1 2,845 x 1,965 x 1,910 || 3,165 x 1,980 x 1,910 || 3,495 x 2,020 x 1,910 mm
外观 ( 长 × 深 × 高 ) *1
( 搭配除屑机 )
3,655 x 1,965 x 1,910 || 3,975 x 1,980 x 1,910 || 4,305 x 2,020 x 1,910 mm


超值型车铣复合机

挟带着强大的切削性能与极致的加工精度,程泰 GA 系列 CNC 车床结合了大马力、高刚性结构与大尺寸伺服定位刀塔,提供您高效率的车铣复合加工能力。此一系列 CNC 车床,凭藉着优异的重切削性能,无论于缩短加工时间、提高切屑移除率以及加工特殊坚硬材质等各方面,皆较同级机种具有更为突出的表现。除此之外,搭配可提高生产效率的各式标准配备以及极为耐用的机器使用年限。使得 GA 系列可以轻易达成您今日及未来的各种加工需求。

采用高于同级机种 2.5 ~ 4 倍扭矩值的主轴系统,能在较低转速作业区间提供优异的重切削能力。

Z 轴以超规格伺服马达驱动,具备快速的加减速运动及强大的推力,提供高效率的大直径钻孔加工能力。

重负荷滚柱型主轴轴承搭配一体成型高刚性硬轨结构,确保长年重切削运用下机台的耐用性。
GA 系列全系列机型 ( 共 36 种机型 )

系列 GA-2000 系列 GA-3000 系列
夹头尺寸 8" 8" / 10" 10" 10" 12" 15"
棒材容径 Ø 51 mm Ø 65 mm Ø 75 mm Ø 75 mm Ø 90 mm Ø 105 mm
车削长度
300 mm *1 GA-2000C / CM GA-2600C / CM GA-2800C / CM --------- --------- ---------
600 mm *1 GA-2000 / M GA-2600 / M GA-2800 / M GA-3000 / M GA-3300 / M GA-3600 / M
900 mm *1 --------- --------- --------- GA-3000L°
/ L° M
GA-3300L°
/ L° M
GA-3600L°
/ L° M
1,200 mm *1 GA-2000L / LM GA-2600L / LM GA-2800L / LM GA-3000L / LM GA-3300L / LM GA-3600L / LM

C : 精巧型 L° & L : 加长型 M : 动力刀塔及 C 轴

*1 表列车削长度依各机型不同而略有差异,详细资料请参阅规格表或洽程泰业务人员

稳固的低重心机身搭配 30° 床鞍设计,即使长时间连续加工,切屑亦不会堆积。

超大的加工范围且可选用动力刀塔成为车铣复合机,加工运用更有弹性


尾座选用活动顶针
全系列采可程式尾座设计 ( 精巧型 GA-2000C 系列无尾座结构 ),而尾座本体定位与心轴之伸缩皆为可程式操控

选择手动模式,尾座心轴可吋动前移,顶针可更为方便且精确的顶住工件中心

选择自动模式,尾座本体与心轴的移动皆由 M 码控制,而心轴的推力大小可由手动调整

Z 轴鞍座自动与尾座本体连结,并将其带动至所需位置

尾座选用活动顶针
分离式水箱
分离式切削液水箱置放于机台外侧,相较于一般内置式水箱具有更高的机台刚性

运用充足的水箱空间产生的冷却水流回路,可结合空气循环以加速散热效果,有效降低切削液的温度并延长其使用寿命

高温切屑与切削液可经由强大的水流回路立即带离加工区域,避免了热源集中在加工区域下方所产生的温升效应,使得加工精度因此提高而且更为稳定

选配压缩空气导流气泡管,即使在机台未开机情形下,仍可藉由空压机独立供给之空气气泡维持动态水流循环,抑制厌氧菌孳生,有效延缓切削液的变质及降低异味的产生

210 公升大容量外置式水箱设计,保养维护更为方便

分离式水箱
GA-2000C 系列机型
GA-2000C 系列凭藉着精巧扎实的外型结构特别针对作业空间利用率极高,机台需密集排列的高效率生产线所设计。GA-2000C 系列凭藉着精巧扎实的外型结构特别针对作业空间利用率极高,机台需密集排列的高效率生产线所设计

后出式排屑的设计,使得机台得以更紧密排列,藉以提高操作者的作业便利性并增加生产效益

GA-2000C Model shown

后出式除屑机另可搭配中央铁屑输送带系统,大幅简化铁屑处理程序,提高单人多机操作的作业目标





全系列除屑机皆配备可调式计时器,可依实际切削情形调整工作时间,藉此减少冷却液之流失
