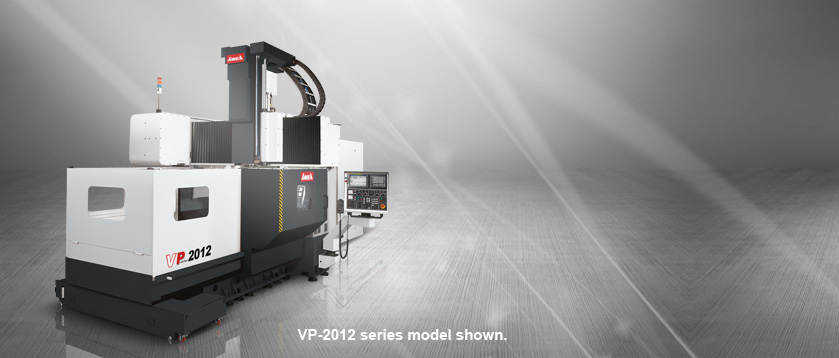

台湾亚崴龙门加工中心vp 系列

重要诸元
	VP-2012	VP-3012	VP-4012	VP-5012
X 轴行程	2,000 mm	3,000 mm	4,000 mm	5,000 mm
Y 轴行程	1,200 mm
Z 轴行程	760 mm
主轴鼻端至工作台面距离	200 ~ 960 mm
双柱间距离	1,300 mm
工作台
工作台尺寸 ( X 方向 )	2,000 mm	3,000 mm	4,000 mm	5,000 mm
工作台尺寸 ( Y 方向 )	1,100 mm
工作台最大载重量	3,500 kg	4,500 kg	6,000 kg	8,000 kg
主轴
主轴马达 ( 连续 / 30 分 )	11 / 15 kW ( 15 / 20 HP ) ( 标准 ) 22 / 26 kW ( 30 / 35 HP ) ( 选配 )
主轴转速	6,000 rpm ( 选配 8,000 / 10,000 rpm )
主轴内孔规格	BT50 ( ISO50 ) ( 选配 DIN69871-A )
主轴进给
快速进给速率 X 轴	20,000 mm / min.		10,000 mm / min.	8,000 mm / min.
快速进给速率 Y 轴	20,000 mm / min.
快速进给速率 Z 轴	20,000 mm / min.
切削进给速率	10,000 mm / min.			8,000 mm / min.
刀库
刀库容量	30 ( 选配 40 )
最大刀具直径 / 邻刀空	Ø 127 / 215 mm
最大刀具长度	350 mm
最大刀具重量	15 kg
精度
定位精度 ( JIS B 6338 )	± 0.010 / 全长 mm
定位精度 ( VDI 3441 )	P ≤ 0.02 mm / 全长		P ≤ 0.03 mm / 全长	P ≤ 0.04 mm / 全长
重现精度 ( JIS B 6338 )	± 0.003 mm
重现精度 ( VDI 3441 )	Ps ≤ 0.015 mm		Ps ≤ 0.02 mm	Ps ≤ 0.03 mm
一般规格
电力需求	AC 220 ± 10 % 3 相 , 60 / 50 Hz / 40 kVA
气压压力需求 ( 最少 )	5 ~ 8 ( 5 ) kg / cm²
油压箱容量 ( 油压泵 )	120 liter ( 10 HP )
润滑油箱容量	6 liter
切削液容量 ( 切削液泵 )	370 liter ( 1 HP )
机器净重	18,000 kg	22,500 kg	25,000 kg	28,000 kg

高性能龙门型加工中心机

秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 VP系列龙门型加工中心机，具备先进的设计理念以及稳定可靠的机械结构，在最小的占地面积，发挥最大的加工效能，是最具高性价比的机种之一。模组化设计，完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用，可充分符合您今日与未来的各种加工需求。

产品地图 ( 三轴行程 )
