产品详细
| LP-3025 | LP-4025 | LP-5025 | LP-6025 | |
| 重要诸元 | ||||
| X 轴行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 轴行程 | 2,500 mm ( 3,200 mm 选配 ) | |||
| Z 轴行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 选配 ) | |||
| 主轴鼻端至工作台面距离 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 选配 ) | |||
| 双柱间距离 | 2,700 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作台尺寸 ( Y 方向 ) | 2,400 mm | |||
| 工作台最大载重量 | 12,000 kg | 15,000 kg | 18,000 kg | 20,000 kg |
| 主轴 | ||||
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主轴转速 | 6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 ) Z 轴 : 1,000 / 1,200 / 1,400 mm 可搭载 ： 4,000 / 5,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) 8,000 / 10,000 直结式主轴 ( 选配 ) |
|||
| 主轴内孔规格 | BT50 ( ISO50 ) / DIN69871-A ( 选配 ) | |||
| 主轴进给 | ||||
| 快速进给速率 X 轴 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速进给速率 Y 轴 | 15,000 mm / min. | |||
| 快速进给速率 Z 轴 | 15,000 mm / min. | |||
| 切削进给速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀库 | ||||
| 刀库容量 | 32 支刀 ( 60 / 90 / 120 选配 ) | |||
| 最大刀具直径 / 邻刀空 | Ø 127 / Ø 215 mm | |||
| 最大刀具长度 | 350 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全长 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全长 | P ≤ 0.030 mm / 全长 | P ≤ 0.040 mm / 全长 | P ≤ 0.050 mm / 全长 |
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重现精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般规格 | ||||
| 电力需求 | 220 ± 10 % | |||
| 气压压力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油压箱容量 ( 油压泵 ) | 120 liter ( 10 HP ) | |||
| 润滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
| 机器净重 | 36,000 kg | 40,000 kg | 45,000 kg | 50,000 kg |

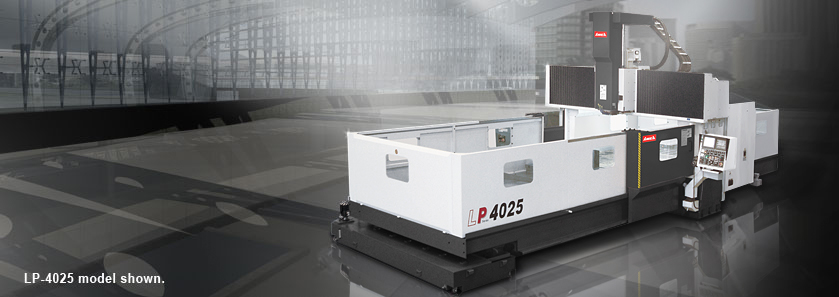

高性能龙门型加工中心机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 LP 系列龙门型加工中心机，凭藉着大马力、高刚性结构，结合高品质、自动化等周边配备与完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用
LP 系列另可选配自动化交换头库与立卧换刀系统成为五面加工机，更弹性的加工能力可充分符合您今日与未来的各种加工需求
LP 产品地图 ( 三轴行程 )
系列化产品线，规格齐全，搭配高弹性之自动化交换头库与立卧换刀系统，提供全自动化、高效能与高生产性之加工性能
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求
X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升
Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。 ( 选用直结式高速主轴，Z 轴可选择滚柱型线性滑轨设计 )
高刚性结构
一体式底座采用复合四滑轨设计，底座尺寸依行程长度比例加大，消除工作台悬垂问题，确保最佳支撑刚性
大跨距对称式中心驱动设计，X 轴滚珠导螺杆在运动轴向中心，提供高精度与重负荷之轴向进给能力，避免因偏置驱动
所产生之移动件游离与导轨磨耗不均匀等现象发生
配置螺杆减震机构，降低长尺寸螺杆悬垂回转之震动，提升加工精度
LP-2516 / 3016 / 4016 / 5016 一体式底座，采用滚柱型线性滑轨设计
