| LP-4033YZF | LP-5033YZF | LP-6033YZF | LP-7033YZF | |
| 重要诸元 | ||||
| X 轴行程 | 4,000 mm | 5,000 mm | 6,000 mm | 7,000 mm |
| Y 轴行程 | 3,900 mm | |||
| Z 轴行程 | 1,000 mm | |||
| 主轴鼻端至工作台面距离 | 200 ~ 1,200 mm | |||
| 双柱间距离 | 3,500 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( X 方向 ) | 4,020 mm | 5,020 mm | 6,020 mm | 7,020 mm |
| 工作台尺寸 ( Y 方向 ) | 2,400 mm | 3,010 mm | ||
| 工作台最大载重量 | 15,000 kg | 18,000 kg | 20,000 kg | 20,000 kg |
| 主轴 | ||||
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主轴转速 | 4,000 rpm ( 标准 ) ; 6,000 / 8,000 rpm 内藏式主轴 ( 选配 ) 8,000 / 10,000 rpm 直结式主轴 ( 选配 ) |
|||
| 主轴内孔规格 | BT50 ( ISO50 ) / DIN69871-A ( 选配 ) | |||
| 主轴进给 | ||||
| 快速进给速率 X 轴 | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. | 7,500 mm / min. |
| 快速进给速率 Y 轴 | 15,000 mm / min. | |||
| 快速进给速率 Z 轴 | 10,000 mm / min. | |||
| 切削进给速率 | 1 ~ 5,000 mm / min. | |||
| 刀库 | ||||
| 刀库容量 | 32 支刀 ( 60 / 90 / 120 选配 ) | |||
| 最大刀具直径 / 邻刀空 | Ø 127 / Ø 215 mm | |||
| 最大刀具长度 | 400 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度 *1 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全长 | ± 0.010 mm / 全长 | ||
| 定位精度 ( VDI 3441 ) | P ≤ 0.030 mm / 全长 | P ≤ 0.040 mm / 全长 | P ≤ 0.050 mm / 全长 | P = 0.040 mm / 全长 |
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重现精度 ( VDI 3441 ) | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm | Ps = 0.030 mm |
| 一般规格 | ||||
| 电力需求 | 220 ± 10 % | |||
| 气压压力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油压箱容量 ( 油压泵 ) | 120 liter ( 10 HP ) | |||
| 润滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 1000 liter ( 1.5 HP ) | |||
| 机器净重 | 46,000 kg | 48,000 kg | 55,000 kg | 65,000 kg |

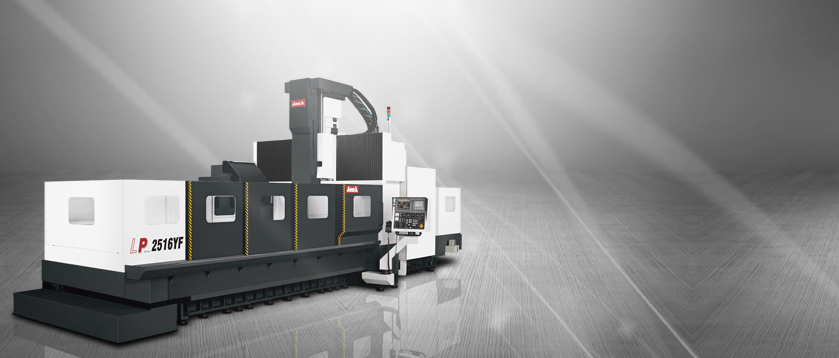

秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 LP 系列龙门型五面加工中心机，凭藉着大马力、高刚性结构，结合高品质、自动化等周边配备与完整系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用
LP-F 系列搭配自动化交换头库与立卧换刀系统成为五面加工机，更弹性的加工能力可充分符合您今日与未来的各种加工需求
LP-F 产品地图 ( 三轴行程 )
系列化产品线，规格齐全，搭配高弹性之自动化交换头库与立卧换刀系统，提供全自动化、高效能与高生产性之加工性能
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求
X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升
Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。 ( 选用直结式高速主轴，Z 轴可选择滚柱型线性滑轨设计 )
高弹性五面加工功能 全自动交换立/卧式头库、刀库
LP 系列可结合自动化交换头库与立卧换刀系统，提供高效率、多功能之五面加工能力
自动化交换头库配置头盖与卧式附加头二组独立储仓，移动采用线性滑轨设计，提供快速附加头交换能力；
各储仓均配置独立活动门，仅于换头时开启，防止切屑污染头库，有效延长机构使用年限
立卧换刀系统，所有换刀动作及换刀点皆有检知器及时序扫描，确保换刀之稳定性及可靠度
标准 32T 换刀系统，另可选用 60T / 90T / 120T 刀库
