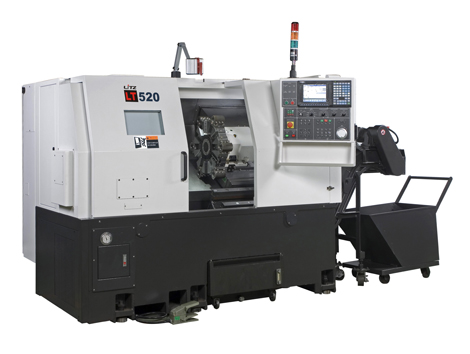

产品详细
机器规格
| 行程 | ||
| X轴行程 |
mm
|
220
|
| Z轴行程 |
mm
|
710
|
| 主轴
|
||
| 主轴转速 |
RPM
|
30-3500
|
| 主轴鼻端 |
|
A2-8
|
| 前端轴承内径 |
mm
|
130
|
| 主轴孔径 |
mm
|
88
|
| 加工能力
|
||
| 床面上旋径 |
mm
|
520
|
| 往复台上旋径 |
mm
|
400
|
| 两心间距离 |
mm
|
845
|
| 标准加工径 |
mm
|
280
|
| 最大加工径 |
mm
|
400
|
| 最大加工长度 |
mm
|
710
|
| 轴孔径 |
mm
|
78
|
| 刀物台加工能力
|
||
| 刀塔型式 |
|
10-STATION
|
| 外径刀尺寸 |
mm
|
25
|
| 内径刀最大径 |
mm
|
50
|
| 控制器
|
||
| FANUC |
|
0i TD-A
|
| 尾座
|
||
| 尾座移动量 |
mm
|
580
|
| 尾座轴心行程 |
mm
|
150
|
| 尾座轴心斜度 |
|
MT5
|
| 尾座轴心直径 |
mm
|
110
|
| 移动速度
|
||
| X轴快速位移速度 |
M/min
|
20
|
| Z轴快速位移速度 |
M/min
|
20
|
| 马达
|
||
| 主轴马达 |
kw
|
15/18.5
|
| X轴伺服马达 |
kw
|
1.6
|
| Z轴伺服马达 |
kw
|
3.0
|
| 伺服刀塔马达 |
kw
|
1.2
|
| 其它项目
|
||
| 总电源用量 |
KVA
|
25
|
| 切削液容量 |
L
|
230
|
| 机械尺寸 |
|
|
| 机器重量 |
kg
|
5000
|
| 机器长度 |
mm
|
2850
|
| 机器高度 |
mm
|
1895
|
| 机器宽度 |
mm
|
1800
|
标准配备
| 三爪油压中空夹头 (含软硬爪及T型夹各一组) |
v |
| 工作灯 | v |
| 警示灯 | v |
| 工具箱 | v |
| 操作说明书 | v |
| 程式控制油压尾管 | v |
| 程式控制油压夹头 | v |
| 夹头脚踏开关 | v |
| 铁屑输送机+蓄屑机 | v |
| 搪孔持刀座 | 5个 |
| 端面持刀座 | 2个 |
| 外径持刀座 | 10个 |
| 搪孔刀套筒 | Ø10,Ø12,Ø16,Ø20,Ø25,Ø32,Ø40(各2个) |
| 钻头套筒 | MT2、MT3、MT4 |
| 深孔钻套筒 | Ø20,Ø25,Ø32,Ø40 |
| 工件补捉器 |
| 棒材送料机及安装界面 |
| 工件计数器 |
| 自动安全门控制系统 |
| 机械手臂界面 |
| 刀具侦测器 |
| 弹性筒夹夹头(含弹性筒夹) |
