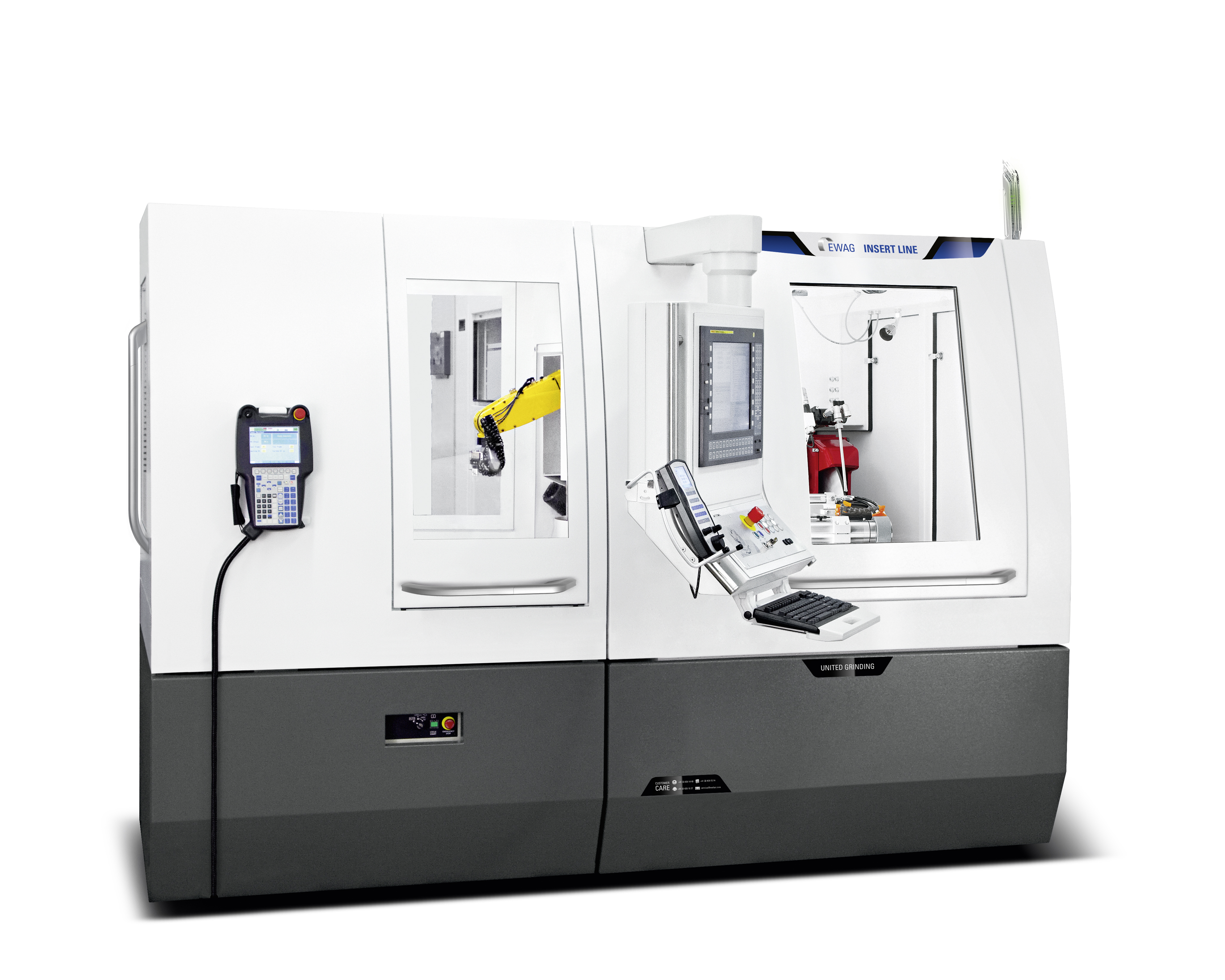

EWAG INSERT LINE



EWAG INSERT LINE



机床特征简要说明(Introduction):

适合周边磨削,可转位刀片配合可转位刀片
■工件材料:硬质合金、金属陶瓷、陶瓷、立方氮化硼、聚晶金刚石
■磨削主轴功率:12KW
■磨轮直径:350-500mm
■机内砂轮修整
■机内刀具测量
■花岗岩床身
■静压导轨
■最大轴移动速度:30m/min
■优良的磨床和上料系统人体工程学设计
■紧凑的机床结构(W*H*D:最大3*2*3m)
■独特的动力传动:所有轴都采用直接传动(转动轴的力矩传动和X轴与Y轴的线性电机直接驱动)保证高精确度和磨削工艺稳定性,并且也保证了高动力
■伊瓦格专门为这款新磨床提供一种自动上下料系统。该机床采用了“Compact Line”相类似的结构紧凑的自动上下料系统,采用Fanuc 200iC 机械手。它使得装料时间能够控制在四秒之内,并且能够根据客户不同的应用进行相应的调整
■在接触区产生更少的摩擦和更低的热应力:新的磨削技术在加工过程中避免了可转位刀片的过热。工件和磨轮仅产生点接触,并且从不横穿整个表面。采用此项新 技术伊瓦格公司的Insert Line保证其产品具有高形面精度和切削刃质量。因此,C轴的中心恰好与B轴回转中心同心。CNC轴因此在插补模式下需要移动的距离显著缩短了

技术参数:



基本参数: 行程 分辨率 快速进给 测量系统
线性轴:
进给Z轴: 350mm 0.00001mm 30m/min 光栅尺
进给X轴: 300mm 0.00001mm 30m/min 光栅尺
回转轴:
工作主轴B轴转动:   0.0001° 18000°/min 直接测量
工作主轴C轴转动:   0.0001° 18000°/min 直接测量
磨削主轴驱动:
主轴功率: 12.5kw
砂轮直径: max.Ø500mm
控制系统:
CNC控制系统: Fanuc 310i-A
机械手控制系统: Fanuc 200i-C
